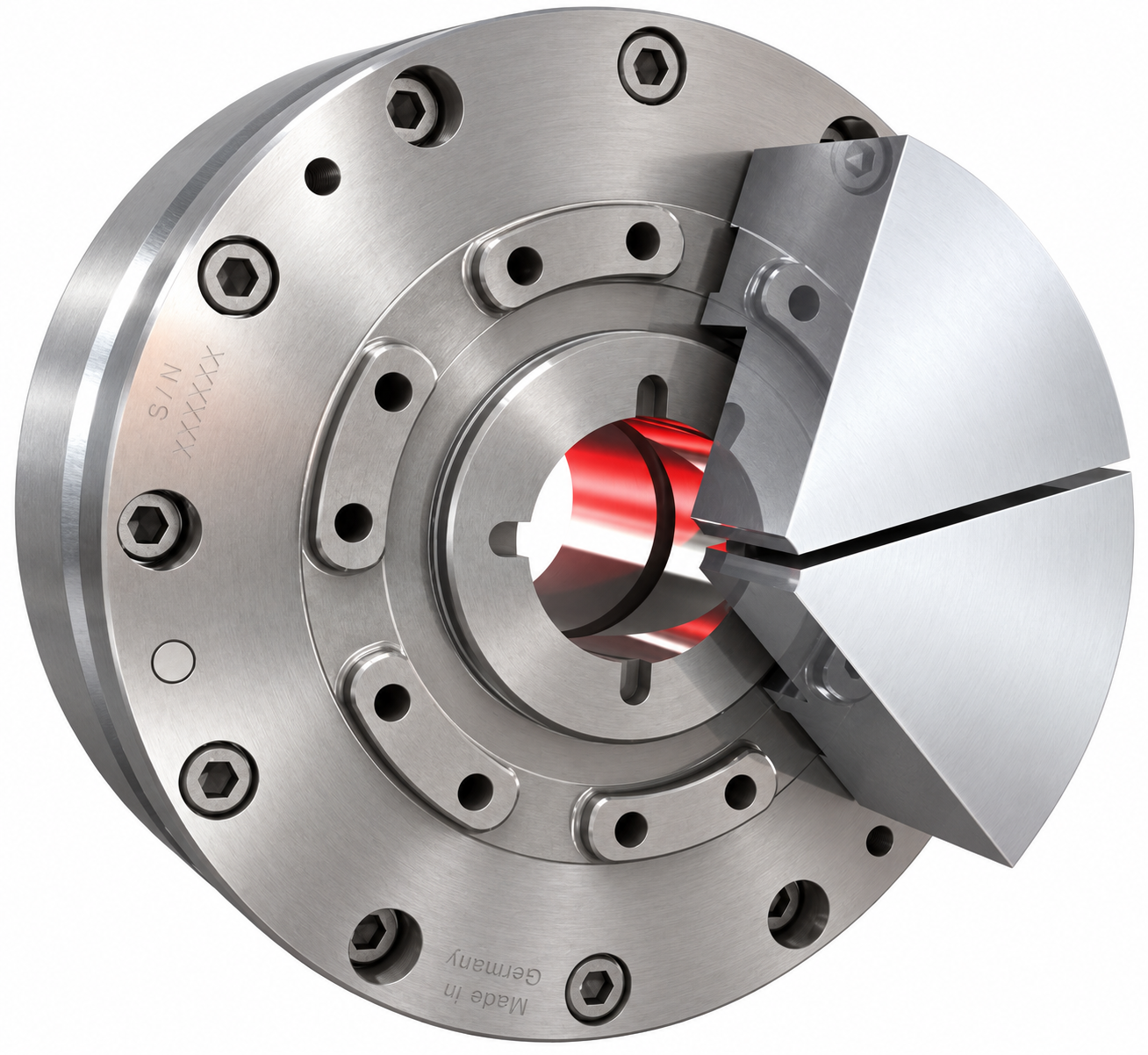

Membranspannfutter MBS-DZ

Bei der Baureihe MBS-DZ handelt es sich um ein kraftbetätigtes Futter mit Durchlass. Zur Betätigung wird ein externer Spannzylinder verwendet. Werkstücke lassen sich je nach Ausführung und Einstellung des Spannzylinders feinfühlig, oder auch mit mehr Spannkraft sicher spannen. Mit dem MBS-DZ und einem Spannsatz wird eine hochpräzise Spannung der Werkstücke realisiert. Ferner ist es möglich, Spannsätze für verschiedene Werkstücke mit sehr hohen Wechselgenauigkeiten einzusetzen.

MBS-DZ

Technische Daten:

Bestell-Nr. Whg. µm Backenhub
ø mm*		 Zugrohrkraft
daN		 Spannkraft
daN**		 U/min. max*** Gewicht kg
MBS-DZ-125 2,0 1,6 630 300 9.700 3,30
MBS-DZ-150 2,0 1,6 945 640 9.400 4,70
MBS-DZ-200 2,0 1,6 1.800 1.480 7.900 10,2
MBS-DZ-250 2,0 1,6 2.430 2.700 6.300 24,8
MBS-DZ-300 2,0 1,6 3.600 4.300 5.000 36,6
  • * Backenhub im Durchmesser bei Backenhöhe 38 mm
  • ** Spannkraft bei angegebener max. Zugrohrkraft
  • *** Die maximale Drehzahl wird vom Backengewicht beeinflusst

Futter MBS DZ

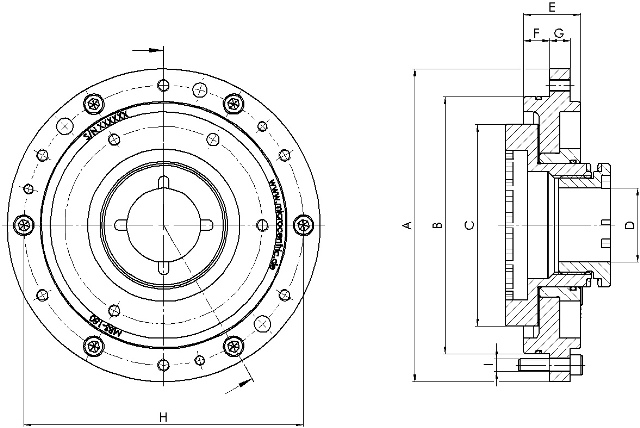

Abmessungen:

Bestell-Nr. A B C* D E F  G H I
MBS-DZ-125 127,0 102,0 44,0 30,0 28,00 13,00 10,0 112,0 M6
MBS-DZ-150 152,0 125,0 60,0 36,0 27,80 12,80 10,0 135,9 M6
MBS-DZ-200 204,0 164,0 82,0 52,0 27,00 11,35 10,0 182,9 M10
MBS-DZ-250 254,0 200,0 100,0 66,0 43,00 18,00 20,0 233,7 M10
MBS-DZ-300 294,0 242,0 134,0 95,0 47,00 18,0 23,0 266,7 M10

Maß C = Standard. Aufgrund einer Vielzahl an möglichen Zugrohranschlüssen kann das Maß C variieren.

Eigenschaften:

  • Futtergrößen von 125 bis 300 mm
  • Durchlass
  • Höchste Prozesssicherheit
  • Kurze Rüstzeiten
  • Stufenlos einstellbare Spannkraft, auch während der Drehbewegung
  • Spanngenauigkeit bis 2 µm
  • Spanndurchmesserwechsel kleiner 3 µm
  • Wartungs- und Schmierungsfrei
  • Lange Lebensdauer
  • Dicht gegen Verschmutzung
  • Annähernd verschleißfrei
  • Fliehkraftbeständig
  • Drehzahlen bis 9.700 U/min.

Lieferumfang:

  • Basisfutter MBS-DZ
  • Bedienungsanleitung

Für den Einsatz zusätzlich erforderlich:

  • Spannmembrane MDR
  • Spannbacken SDR
  • Spindelflansch
  • Zugrohradapter
  • Spannzylinder
