MBS-DL

Membranspannfutter MBS-DL

Bei der Baureihe MBS-DL handelt es sich um pneumatisch betätigte Futter mit integriertem Spannzylinder und Durchlass. Zur Betätigung des Spannmittels wird Druckluft über ein Luftrohr Modell 50 zum Spindelflansch geführt und von dort aus zum Futter weitergeleitet. Über die Veränderung des Luftdruckes lassen sich Werkstücke je nach Anwendungsfall sehr feinfühlig, ohne Verformung oder auch mit mehr Spannkraft sicher spannen. Mit dem MBS-DL und einem Spannsatz wird eine hochpräzise Spannung der Werkstücke realisiert. Ferner ist es möglich, Spannsätze für verschiedene Werkstücke mit sehr hohen Wechselgenauigkeiten einzusetzen.

MBS-DL

Technische Daten:

Bestell-Nr. Whg. µm Backenhub
ø mm*		 Spannkraft
daN**		 U/min. max*** Gewicht kg
MBS-DL-125 2,0 1,6 300 9.700
MBS-DL-150 2,0 1,6 480 9.400
MBS-DL-200 2,0 1,6 1.130 7.900
MBS-DL-250 2,0 1,6 2.090 6.300
MBS-DL-300 2,0 1,6 3.640 5.000
  • * Backenhub im Durchmesser bei Backenhöhe 38 mm
  • ** Spannkraft bei 6 bar Luftdruck
  • *** Die maximale Drehzahl wird vom Backengewicht beeinflusst

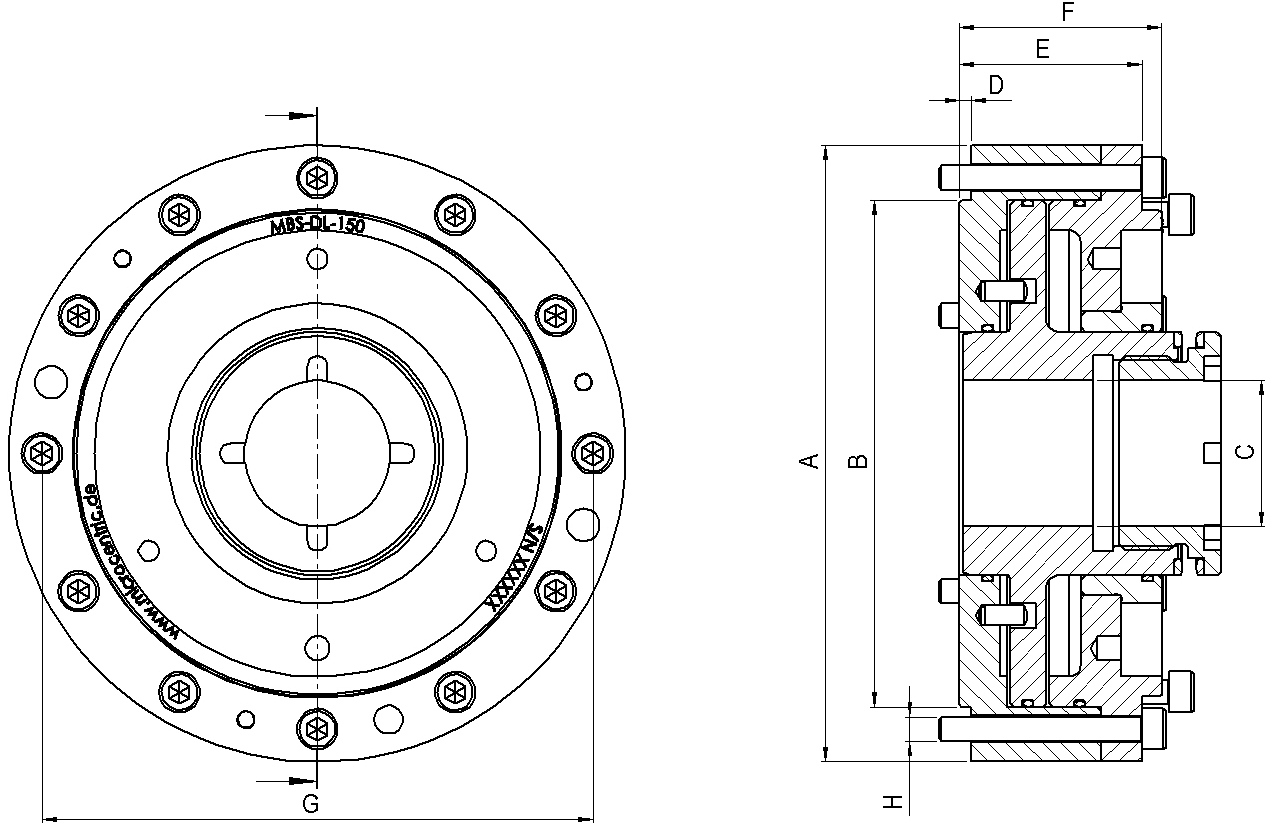

mbs dl mass

Abmessungen:

Bestell-Nr. A B C D E F G H
MBS-DL-125 127,0 100,00 30,0 3,0 47,00 52,0 112,0 M6
MBS-DL-150 152,0 124,97 36,0 3,0 45,00 50,0 135,9 M6
MBS-DL-200 204,0 167,64 52,0 3,2 58,75 64,3 182,9 M10
MBS-DL-250 254,0 215,90 66,0 4,7 83,00 89,0 233,7 M10
MBS-DL-300 294,0 247,65 95,0 4,7 83,00 89,3 266,7 M10

Eigenschaften:

  • Futtergrößen von 125 bis 300 mm
  • Durchlass
  • Höchste Prozesssicherheit
  • Kurze Rüstzeiten
  • Stufenlos einstellbare Spannkraft, auch während der Drehbewegung
  • Spanngenauigkeit bis 2 µm
  • Spanndurchmesserwechsel kleiner 3 µm
  • Wartungs- und Schmierungsfrei
  • Lange Lebensdauer
  • Keine offenen Führungen
  • Dicht gegen Verschmutzung
  • Annähernd verschleißfrei
  • Fliehkraftbeständig
  • Drehzahlen bis 9.700 U/min.

Lieferumfang:

  • Basisfutter MBS-DL
  • Bedienungsanleitung

Für den Einsatz zusätzlich erforderlich:

  • Spannmembrane MDR
  • Spannbacken SDR
  • Spindelflansch
  • Luftrohr Modell 50
  • Betätigungseinheit BE-2 oder 5/3-Wegeventil zur Futterbetätigung
  • Wartungseinheit zur Luftaufbereitung und Druckeinstellung
